AccessPoint Cisco Aironet 1200 Series

Ciscos neuer AccessPoint für 802.11b mit der Option für 802.11g und 802.11a.

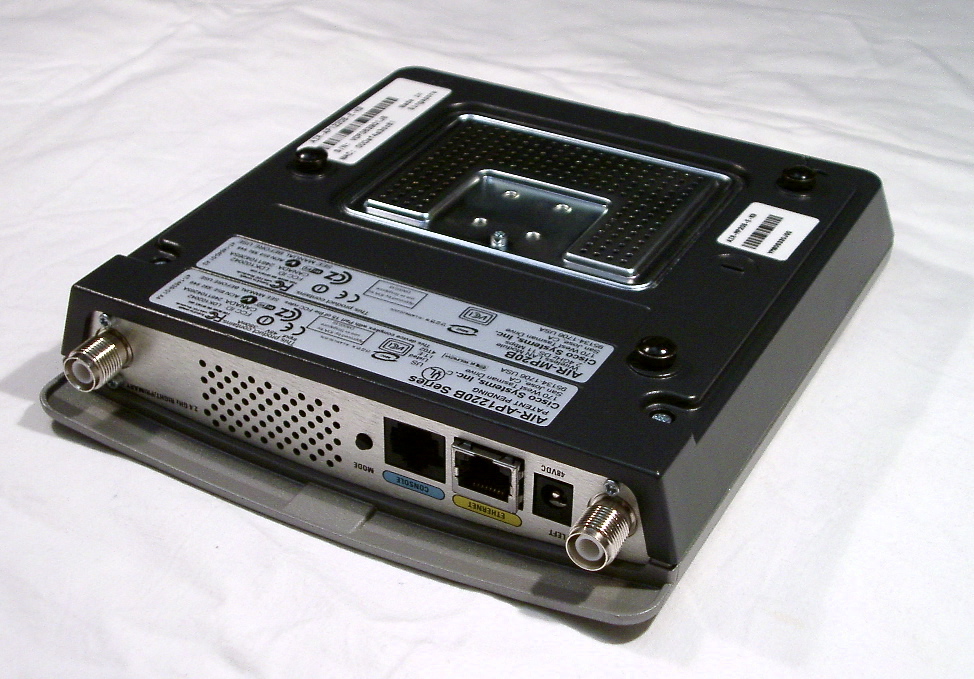

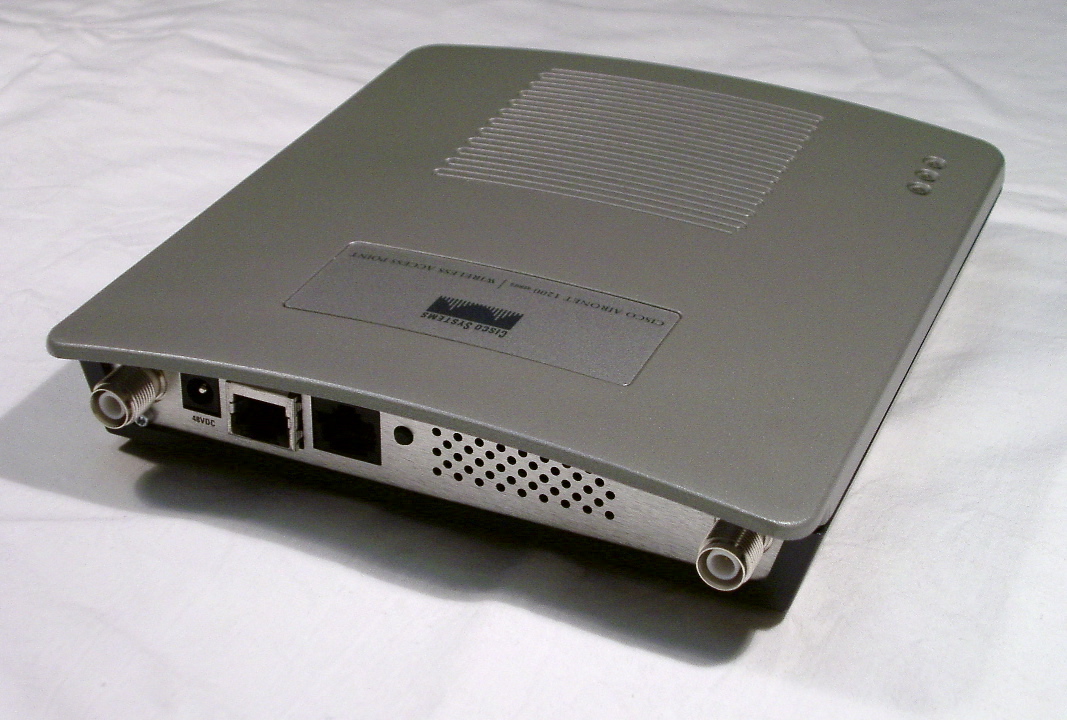

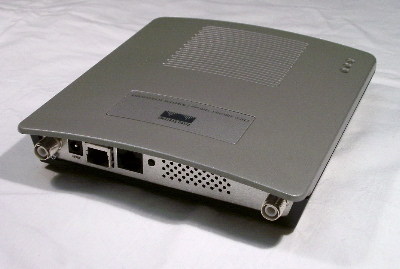

Hier die brandaktuellen Bilder von der Orbit in Basel (aufgenommen am 25.9.2002)(und vielen Dank an den sehr bastelfreudigen Cisco-Mitarbeiter):

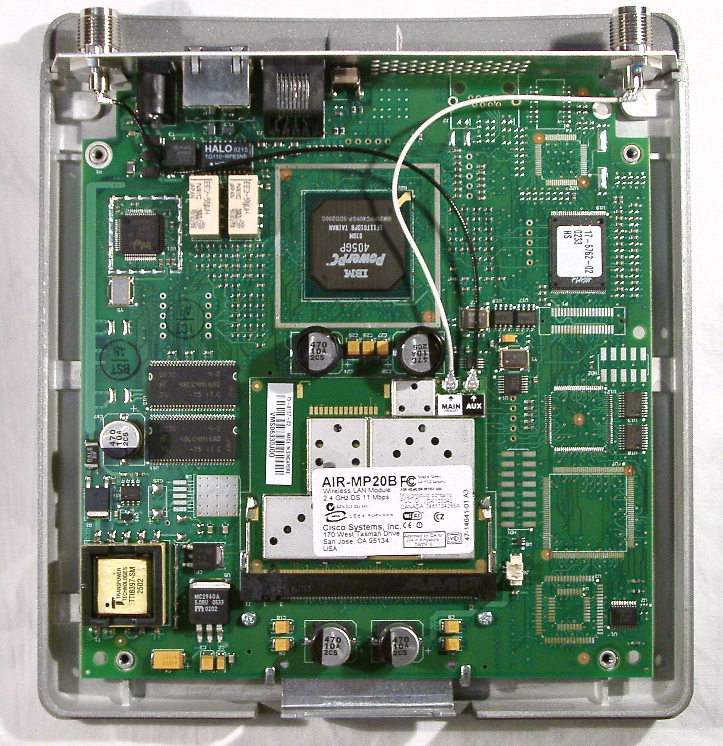

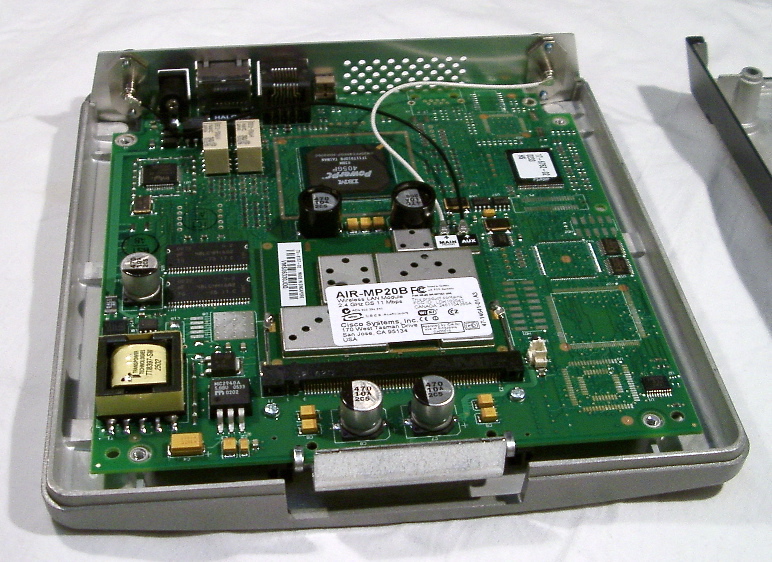

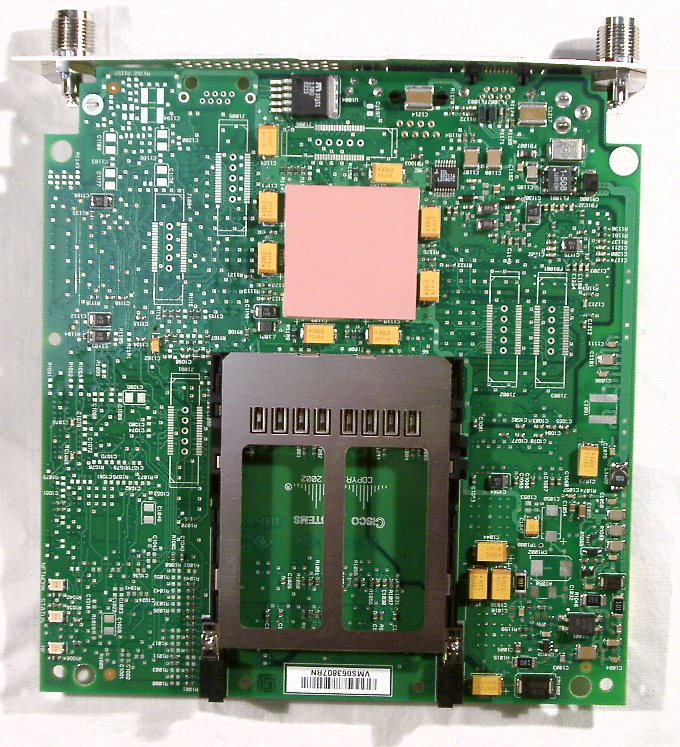

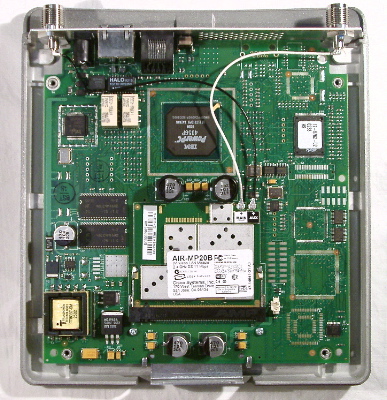

Der AccessPoint hat ein durch eine kleine Klappe austauschbares Hochfrequenz-Modul, mit dem man den AccessPoint später auf 802.11g aufrüsten kann. Zudem besitzt der AccessPoint einen zweiten PCMCIA-Steckplatz für eine 802.11a-Karte (802.11b und 802.11a parallel). Generell werden Karten für den 5GHz-Bereich nur integrierte Antennen haben. Die von Cisco wird ein klappbare Antenne haben, die man wahlweise gerade vom Gehäuse weg stellt, dann fungiert sie als Rundum-Antenne, oder flach an den Metalldeckel anlegen kann, dann fungiert sie als Richtantenne (Patchantenne).


Der Taster an dem AccessPoint ist zwar angeschlossen, besitzt aber keinerlei Funktion - in zukünftigen Firmwareversionen wird er vieleicht eine Funktion bekommen. Man beachte auch die verschiedenen Kühlkörper für das 5GHz-Modul (vermutlich saugt eine 802.11a-Karte die Laptopbatterie ziemlich schnell leer).

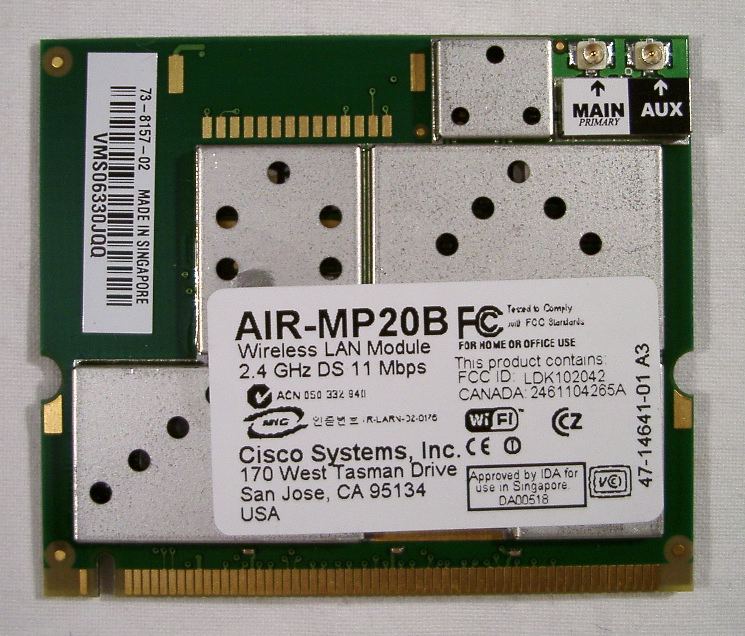

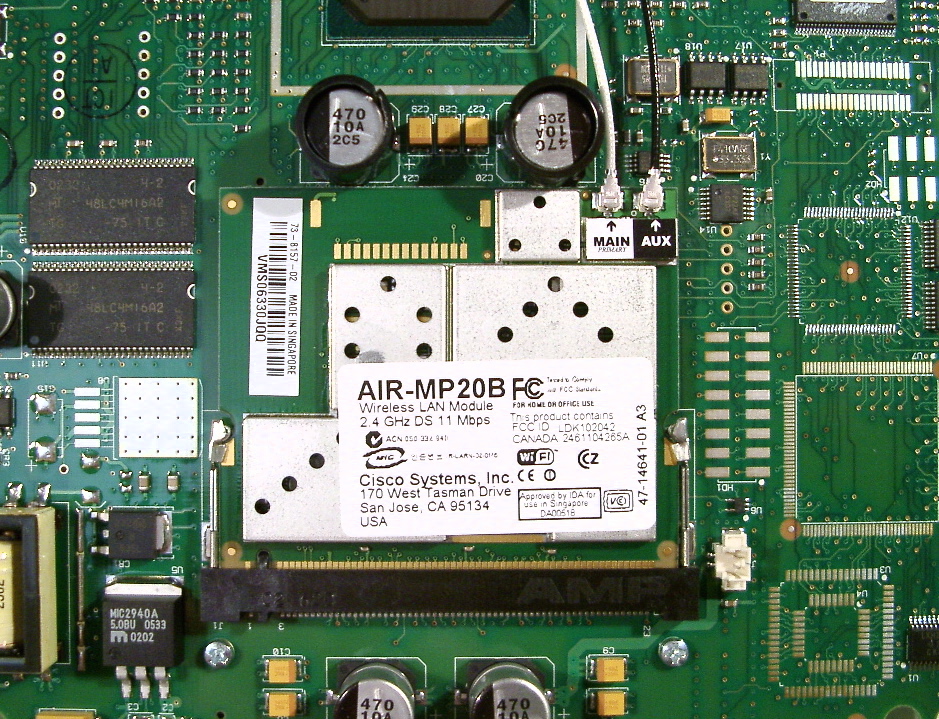

Da das 2,4GHz-mini-PCI-radio-module frei von einer Länderkennung (A:FCC, C:China, E:ETSI, I: Israel, J: Japan) ist, wird die Kanalfreischaltung vermutlich im Flash festgelegt.

Die meisten Bilder sind wiederrum Links auf größere Bilder. Wenn sonst noch jemand Infos zu dem AP (insb. mit Bildern der 802.11a-Karte) hat, sei er hiermit aufgerufen, sie hier zu verlinken.

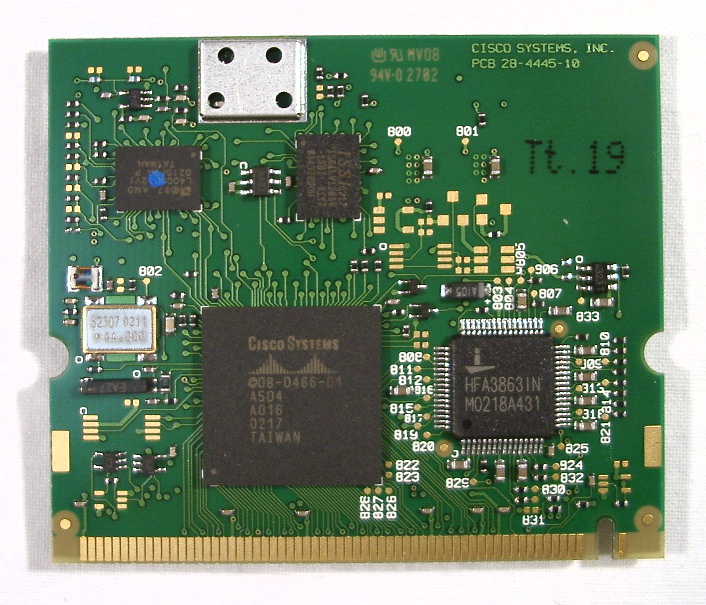

CiscoAP1200.A.kl.jpg CiscoAP1200.B.kl.jpg CiscoAP1200.C.kl.jpg CiscoAP1200.D.kl.jpg CiscoAP1200.E.kl.jpg CiscoAP1200.F.kl.jpg CiscoAP1200.G.kl.jpg 2.4 GHz 11 Mbps mini-PCI radio module: CiscoAP1200.H.kl.jpg CiscoAP1200.I.kl.jpg

Mehr Infos bei Cisco
http://www.cisco.com/warp/public/cc/pd/witc/ao1200ap/prodlit/casap_ds.htm

-- Stephan Pietzko - Sep 2002
