Galerie von Bildern aller Funkkarten

Hier eine Bilder-Sammlung vieler Funkkarten (soweit nicht anders erwähnt, stammen die Fotos von Stephan Pietzko und Andreas Kalkbrenner). (Bitte Bilder mit ca. 400 Pixeln Kantenlänge einstellen.)

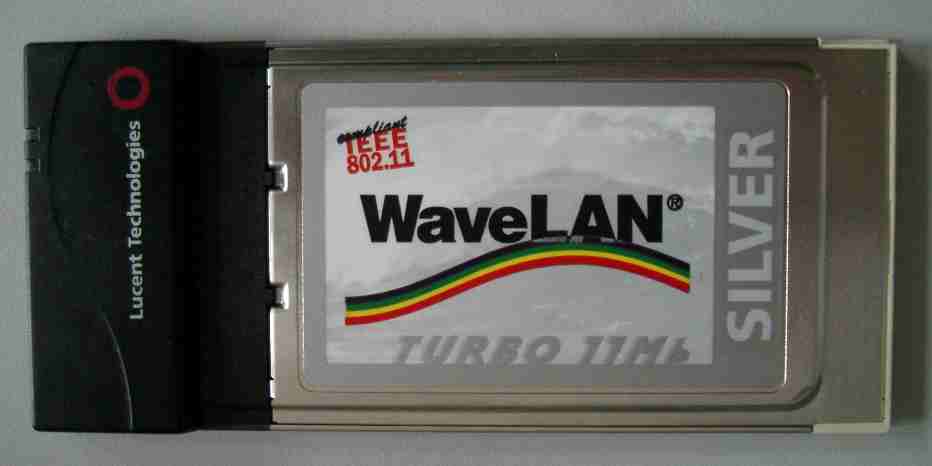

  • Lucent-Karte 802.11b:

Der Klassiker unter den Funkkarten - eine Hermes1-Karte. Sie ist leicht an dem immer gleichen Gehäuse zu erkennen und wurde von sehr vielen Herstellern als OEM-Produkt verkauft. Wenn man mit 11b zufrieden ist, ist die Hermes1 nach wie vor eine sehr gute Karte. Sie zeichnet sich durch einen geringen Stromverbrauch, eine gute Antenne und einen externen Antennenstecker aus. Sie ist komplett in einem Team entwickelt worden, so dass alle Komponenten sehr gut aufeinander abgestimmt sind.

FAQ Gibt es ein Firmwareupgrade der 64Bit (Silver) Orinoco-Karte (Alias Lucent, Avaya) auf 128Bit (Gold)?
Für ein Firmwareupgrade der 64Bit Orinoco-Karte (Alias Lucent, Avaya) auf 128Bit (Gold) muss man unter Windows einen gepatchten Treiber installieren, der nicht nachprüft, ob es eine 'passende' 128Bit-(Gold)Karte ist. Mit diesem Treiber kann man dann ganz normal die 128Bit Firmware aufspielen, ohne das er sich weigert die 'falsche' Firmware zu installieren.
Eine Anleitung findet sich unter http://www.lincomatic.com/wireless/software.html oder mal in google nach "orinoco upgrade silver to gold" suchen (Evtl. auch hilfreich http://forums.netstumbler.com/showthread.php?t=7538&page=1 ).

FAQ Was bedeuten die LEDs bei der Orinoco-Karte?
Die innere LED bedeutet "Power". Die Äußere bedeutet "Network Activity". Im Normalbetrieb wird die Karte immer wieder in den Energiesparmodus gesetzt, was man daran sieht, daß die Power-LED ausgeht.

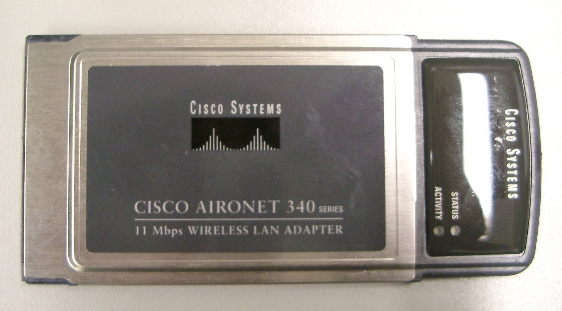

  • Cisco 340-Karte:

Der zweite Klassiker - eine Karte mit dem Prism-Chipsatz von Intersil. Intersil hat hauptsächlich den Chipsatz weiterverkauft, so dass es diese Karte in vielen Gehäusevarianten gibt. Diese Karte hatte als wesentliches Merkmal die Eigenschaft, dass man die Sendeleistung reduzieren kann.

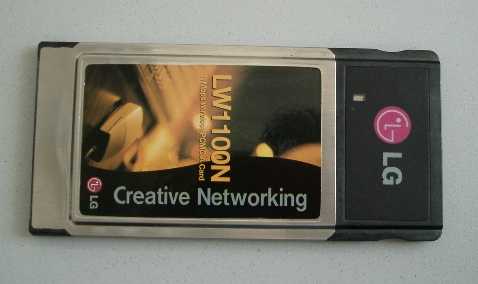

  • LG-Karte:

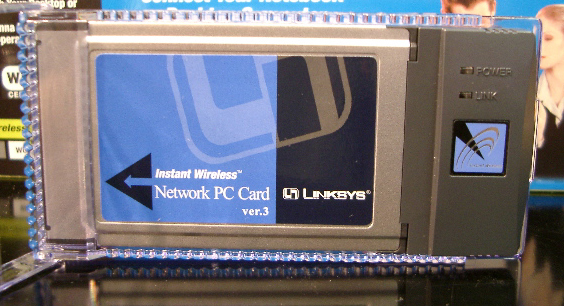

  • Linksys-Karte:

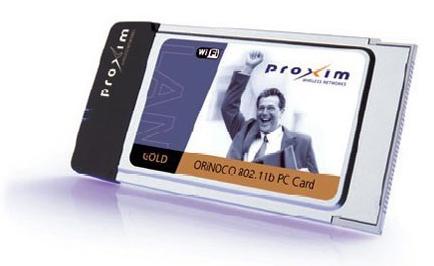

  • Hermes2 Wireless Card, auch leicht an dem immer gleichen Gehäuse zu erkennen.
    Hermes2 Wireless Card

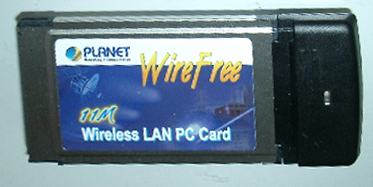

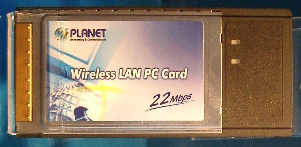

  • Planet 802.11b Karte:

  • Planet 802.11b+ Karte:

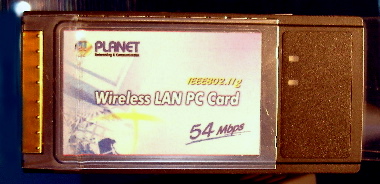

  • Planet 802.11g Karte:

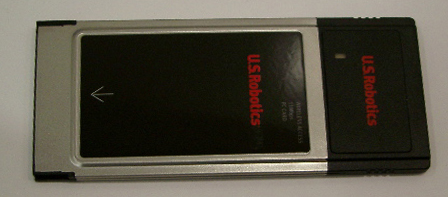

  • US-Robotics-Karte:

  • Netgear MA401-Karte:

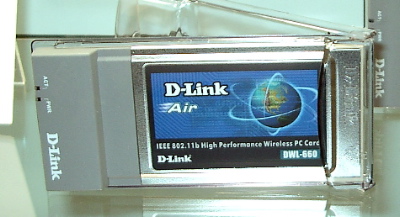

  • D-Link 802.11b:

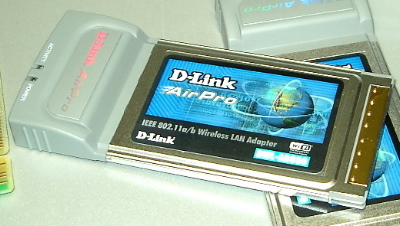

  • D-Link DWL-AB650 802.11a/b (72Mbit Turbo Mode, bis zu 154Bit WEP):

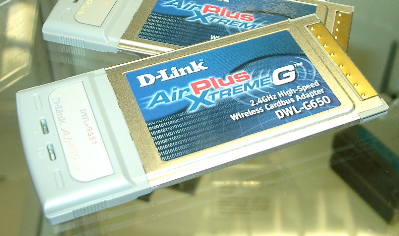

  • D-Link DWl-G650 802.11g:

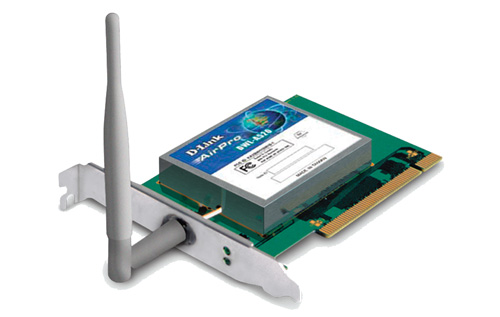

  • D-Link DWL-A520 802.11a-PCI-Karte (Foto: D-Link):

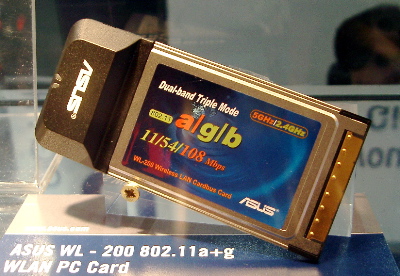

  • Asus 802.11a/g/b:

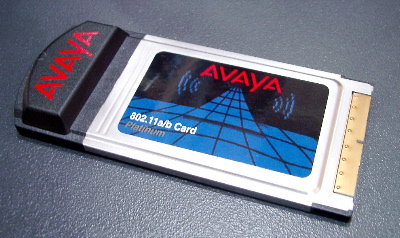

  • Avaya 802.11a/b:

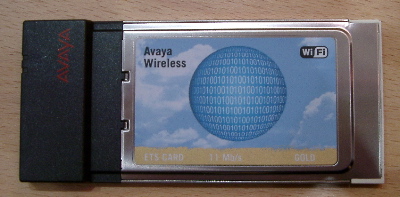

  • Avaya 802.11b:

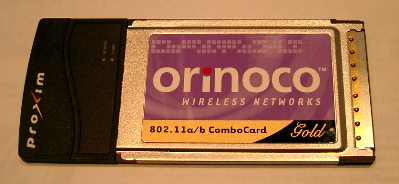

  • Proxim Orinoco 802.11a/b:

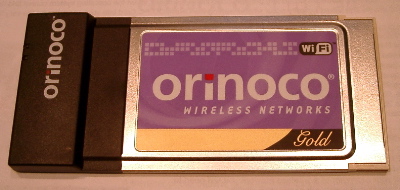

  • Agere bzw. Proxim Orinoco 802.11b:

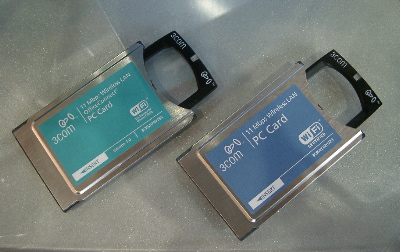

  • 3Com 802.11b:

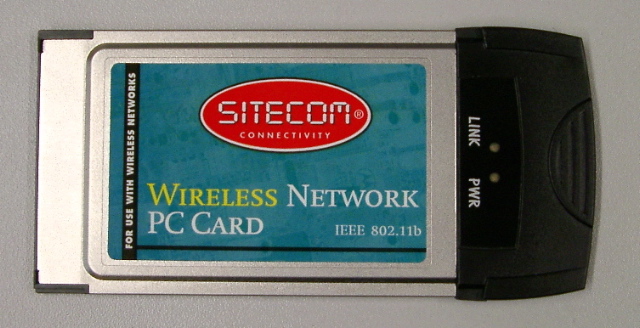

  • Sitecom (Media Markt) - machte Probleme: (hmm sieht aus wie die Zcomax HI-305B)

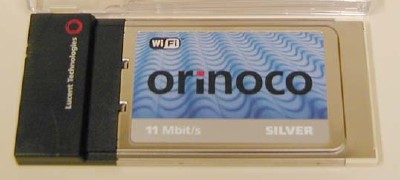

  • Lucent Orinoco 802.11b:

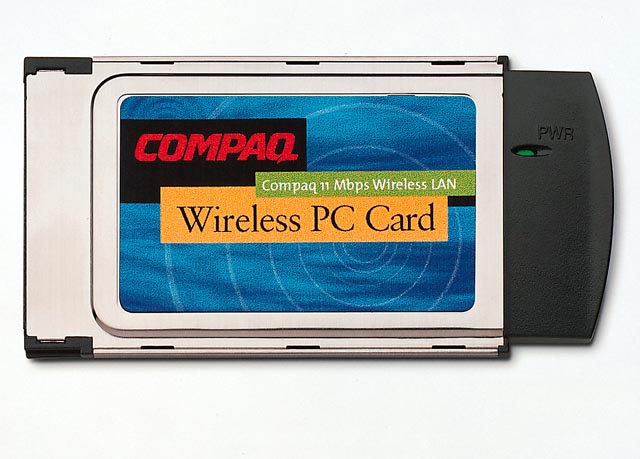

  • Compaq WL100 802.11b:

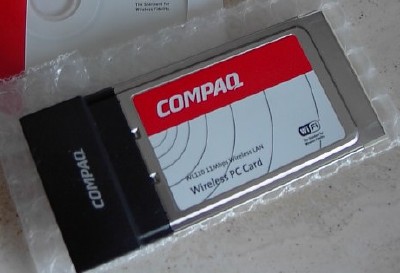

  • Compaq WL110 802.11b:

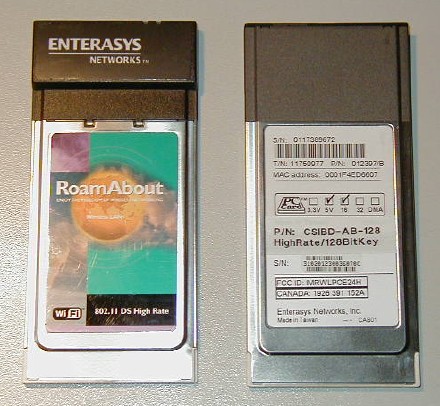

  • Enterasys Roamabout 802.11b:

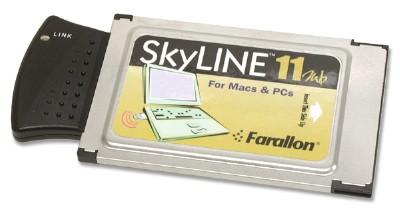

  • Farallon Skyline 802.11b:

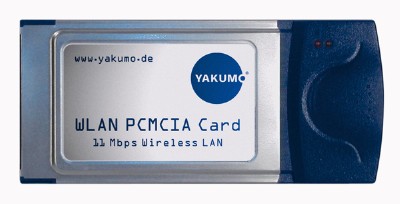

  • Yakumo 802.11b:

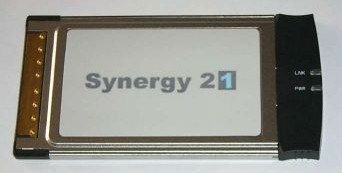

  • Synergy21 S21192R 802.11b Realtek Chipset?:

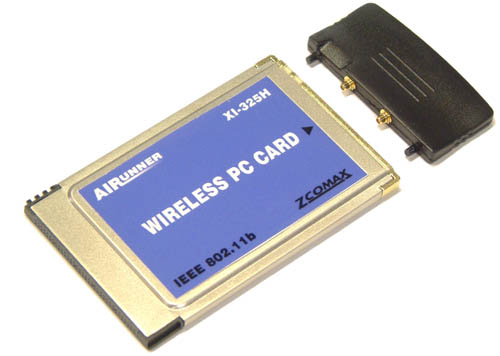

  • Zcomax Airrunner XI-325H (100mW):

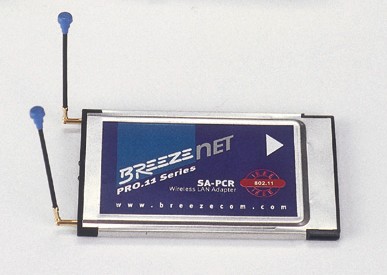

  • Alvarion BreezeNET PRO.11: IEEE 802.11 FHSS (aktuell 2003)

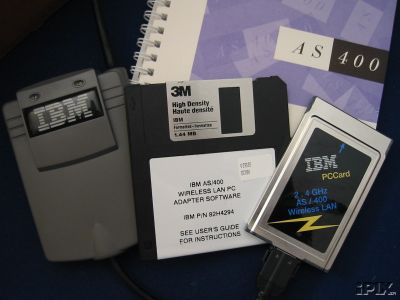

  • IBM AS/400 Wireless:

  • Runtop WA1220 (ADM8211 chipset) :
    Runtop WA1220

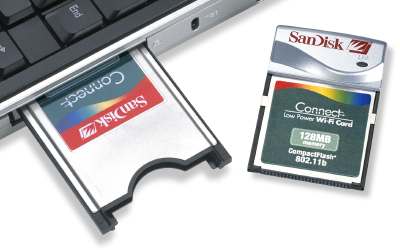

  • SanDisk Compact Flash:

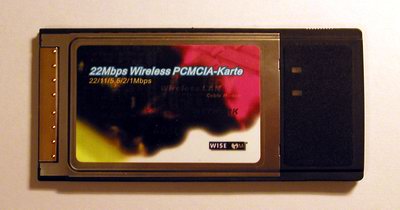

  • WISECOM GL242201-OT (RF2948B, TI ACX100):

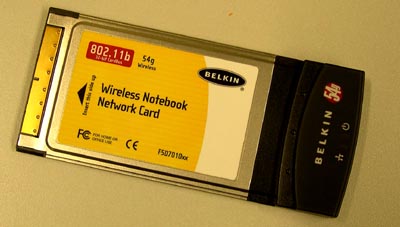

  • Belkin F5D7010de IEEE 802.11g 54 MBit Wireless PCMCIA:
Diese Karte wird vom Airport-Treiber (ab Airport 3.1 oder 3.1.1, Software-Update durchführen) unter Mac OS X erkannt! Daher kann man mit dieser Karte ohne zusätzlichen Treiber 802.11g auch in nicht Xtreme-PowerBooks nutzen. Das geht vermutlich auch mit jeder anderen 11g Karte mit Broadcom Chipsatz (z.B. der Buffalo WLICBG54a mit externem Antennenanschluss).
  • ZYXEL AG-225H 802.11 a/b/g Wi-Fi USB Finder:
    ZYXEL AG-225H 802.11 a/b/g Wi-Fi USB Finder

  • IBM 802.11a cardbus:
    IBM 802.11a cardbus

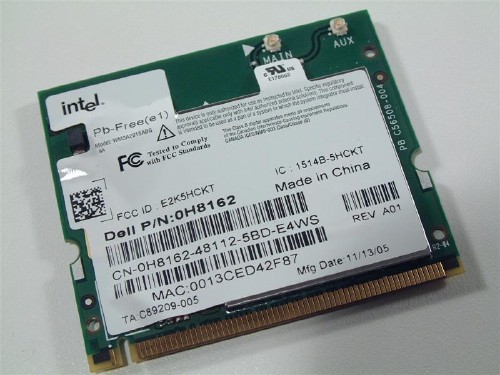

  • Intel 2915AGB 'Centrino' miniPCI from a Dell:
    Intel 2915AGB 'Centrino' miniPCI from a Dell

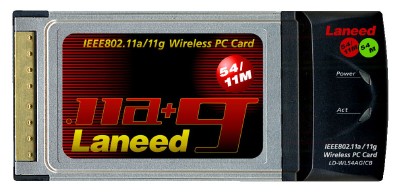

  • Laneed wl54agcb:
    Laneed wl54agcb

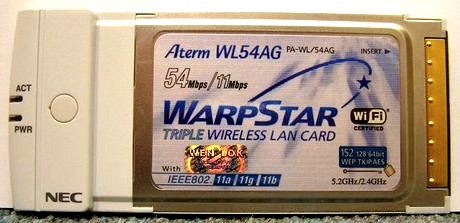

  • NEC wl54ag:
    NEC wl54ag

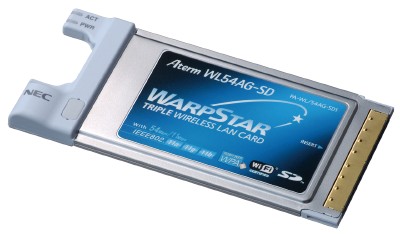

  • NEC wl54ag-sd:
    NEC wl54ag-sd

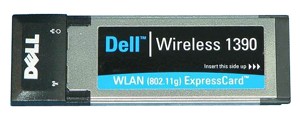

  • Dell Wireless 1390 (802.11g) - the one and only WLAN-ExpressCard:
    Dell Wireless 1390 (802.11g)
