Innenleben einer Cisco Wireless PCMCIA-Karte

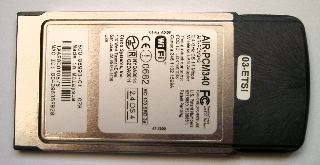

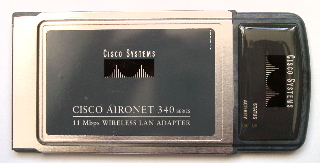

Zuerst die Karte im Normalzustand:

Cisco340oben.jpg Cisco340unten.jpg

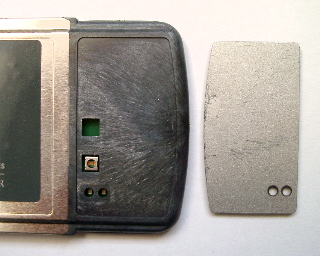

Mit reversibel abgehobenen Aufkleber. Man beachte den Unterbrecher für die eine Antenne:

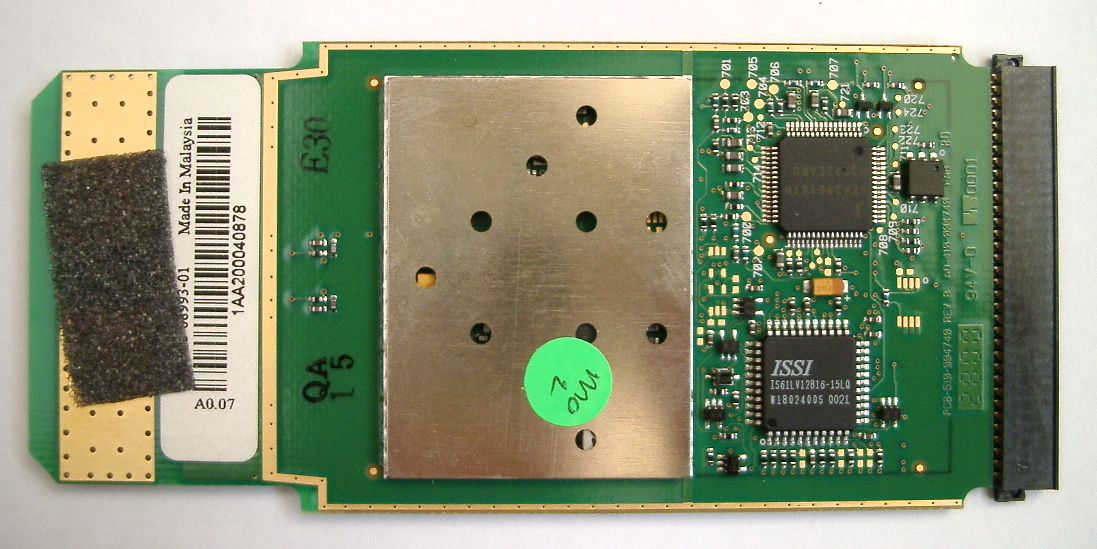

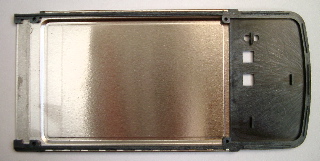

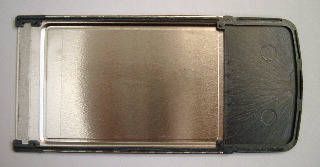

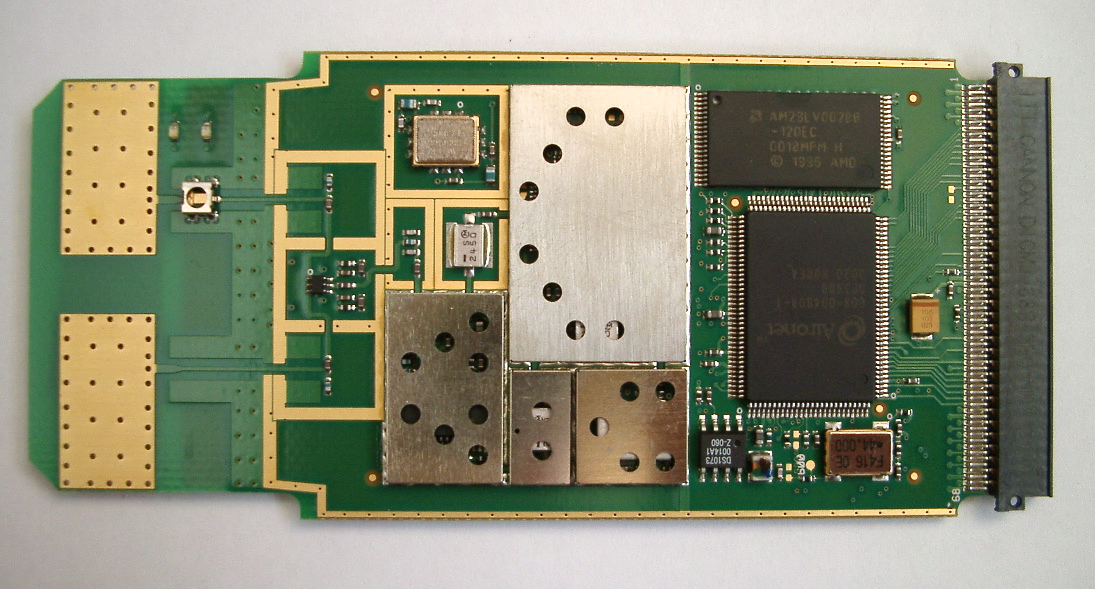

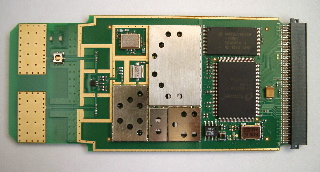

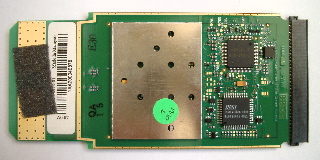

Geöffnetes Gehäuse (die Bilder sind Links auf große Bilder). Die beiden grossen Kupferflächen links am Rand der Karte sind die zwei Antennen:

Cisco340zerlegt2.jpg Cisco340zerlegt3.jpg

Cisco340zerlegt5.jpg Cisco340zerlegt4.jpg

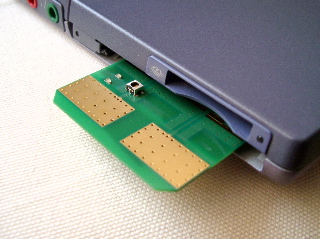

Hier die Cisco-Karte wieder in Betrieb (nicht ganz Normalzustand):


Zum Aufbau: Die Karte besteht aus zwei umspritzten Metallschalen, die verschweißt wurden. Die Platine ist nur am Stecker verklebt und liegt ansonsten "lose" dazwischen.

Achtung! Nicht zur Nachahmung empfohlen. Diese Karte war besonders schlecht verschweißt, und trotzdem erforderte die Demontage dosierte Gewalt und Geschick. In fast allen Fällen dürften Demontageversuche von Cisco-Karten mit einer defekten Karte enden.

-- Stephan Pietzko - 9. Okt. 2002
