Innenleben einer DWL-A520 802.11a-PCI-Karte:

(Die Fotos der zerlegten Karte stammen von einem Link in einer Newsgroup und lagen auf dem Server von Stratolink, eines kanadischen Wireless-Netzwerkproviders - leider weiss ich den genauen Link nicht mehr und konnte ihn auch nicht mehr rekonstruieren...)

Zuerst die Karte im Normalzustand (Foto: D-Link):

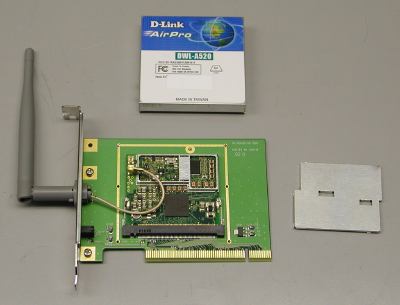

• Mit abgenommener Mini-PCI-Abdeckung auf der PCI-Adapterplatine (Quelle: http://www.stratolinks.ca):

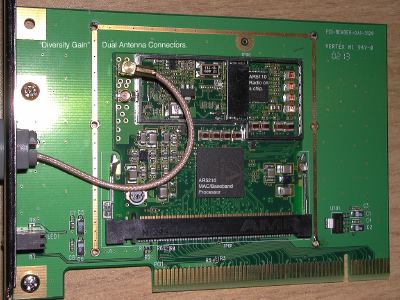

• Nahaufnahme - man erkennt die AR5110 und AR5210 Atheros-Chips. Von den zwei Antennenanschlüssen für Diversity ist nur einer angeschlossen (Die Beschriftung wurde nachträglich eingefügt). (Quelle: http://www.stratolink.ca):


-- Andreas Kalkbrenner - 11. April 2003
