Sysadmin > OldStuff > MeinbergTimeServer

example Meinberg time-server

  • Adresse: time.uni-konstanz.de

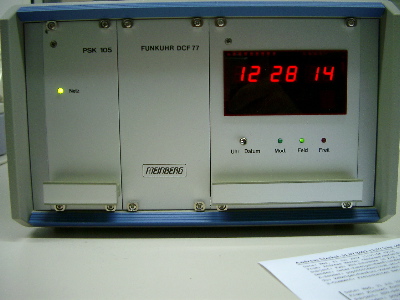

  • Meinberg DCF Uhr:

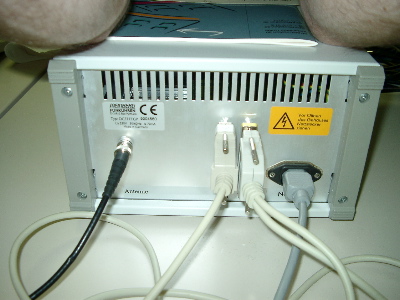

  • Meinberg Uhr von hinten:

  • Einstellungen auf dem Mäuseklavier:

SWx-1 SWx-2 SWx-3 Baudrate
off off off 600
on off off 1200
off on off 2400
on on off 4800
off off on 9600
on off on 19200
off on on 38400
on on on 57600

SWx-4 Datenformat
off 7E2
on 8N1

|SWx-5|SWx-6|Ausgabemode
off off auf Anforderung
on off sekündlich
off on minütlich
on on (reserviert)

SWx-7 SWx-8 Zeitzone
off off MEZ/MESZ
off on immer MEZ
on off UTC
on on (reserviert)

Mit der Schalterstellung (nach diesem Photo wurden die DIPs beide auf 9600 gestellt)
1 2 3 4 5 6 7 8
0 0 1 0 1 0 0 0
0 0 1 0 1 0 0 0
ergibt sich 9600baud, 7E2, sekündlich,MEZ/MESZ

Konfig-Script:
# server  127.127.8.0 mode 130  # Meinberg UA509TGP / DCF 77 / 7E2
server  127.127.8.0 mode 130    # Meinberg UA509TGP / DCF 77 / 7E2
fudge   127.127.8.0     stratum 0  time1 0.0540
# server        127.127.22.0 mode 128
server  127.127.1.0                             # local clock
fudge   127.127.1.0     stratum 10

# broadcast     224.0.1.1 ttl 127

peer            ntp1-1.belwue.de        autokey
peer            ntp1-2.belwue.de        autokey
server          wiki.uni-konstanz.de       minpoll 6       maxpoll 7
#server         time1.euro.apple.com    minpoll 8       maxpoll 10
#server         time2.euro.apple.com    minpoll 8       maxpoll 10
server          rustime01.rus.uni-stuttgart.de
server          time.uni-freiburg.de
server          swisstime.ethz.ch
server          ptbtime2.ptb.de         minpoll 7       maxpoll 8
server          ptbtime1.ptb.de         minpoll 7       maxpoll 9
server          ntps1-0.uni-erlangen.de minpoll 8       maxpoll 10
#server         ntps1-1.uni-erlangen.de minpoll 8       maxpoll 10
#server         ntps1-2.uni-erlangen.de
#server         ntp0.nl.net             minpoll 9       maxpoll 11
#server         ntp1.nl.net             minpoll 9       maxpoll 11
#server         ntp2.nl.net             minpoll 9       maxpoll 11
#server         ntp1.sp.se              minpoll 10      maxpoll 11
#server         ntp2.sp.se              minpoll 10      maxpoll 11
server          sombrero.cs.tu-berlin.de
server          ntp.rz.uni-ulm.de
#server                 nz11.rz.uni-karlsruhe.de

enable          monitor
driftfile       /etc/inet/ntp.drift
statsdir        /var/log/inet/
statistics      peerstats

# logconfig       allclock +allsync +allstatus

# /usr/local/bin/ntpd -c /etc/inet/ntp.conf -f /etc/inet/ntp.drift
