Lancom L-54ag AccessPoint

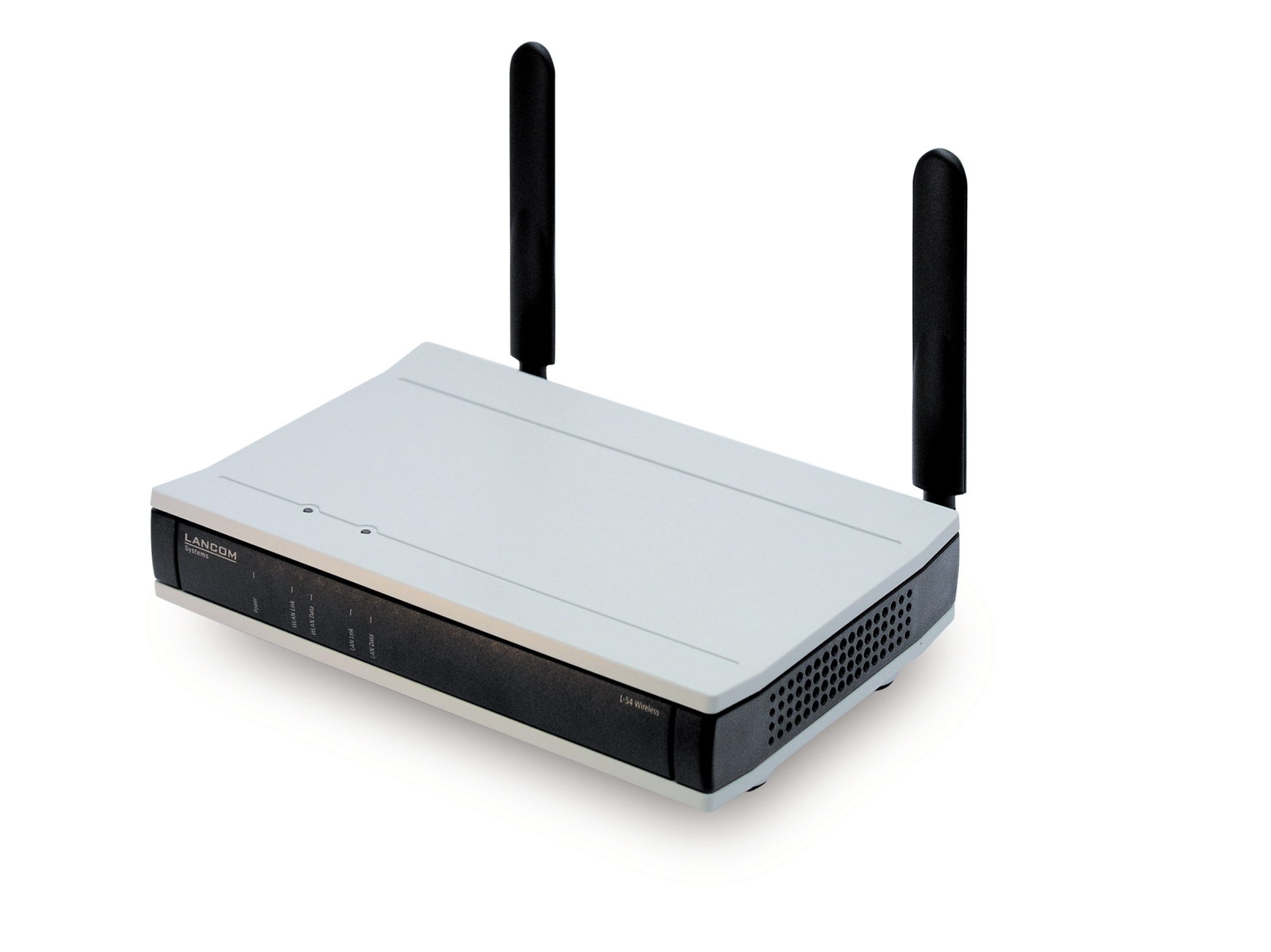

Hier der Access Point in voller Schönheit (Pressefoto: LANCOM Sytems GmbH):
width="1740"

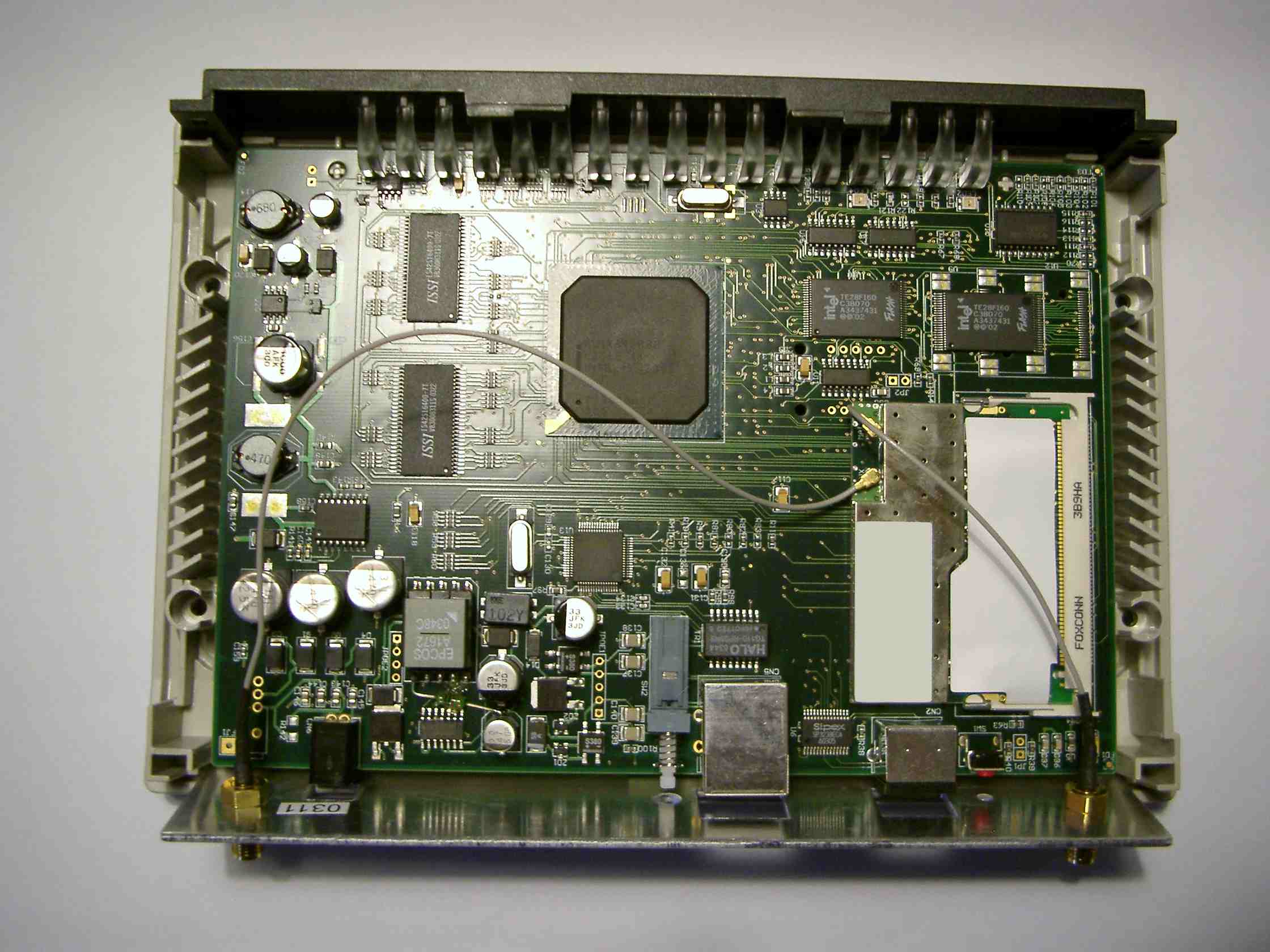

Hier Bilder vom zerlegten Gerät: offen Gut zu erkennen ist rechts unten die Mini-PCI-Karte, auf der der komplette 'Funkteil' untergebracht ist. Dort führen auch die beiden HF-Kabel zu den externen Antennenanschlüssen hin.

Besonders interessant (für uns) ist natürlich genau diese Mini-PCI-Karte, daher haben wir sie natürlich zerlegt smile Hier die Rückseite (nicht so spannend): MiniPCI_rueckseite_offen Der 'Metallkasten' im unteren Bildteil ist ein Weissblechgehäuse, in dem die gesamte HF-Elektronik 'HF-dicht' abgeschirmt wird.

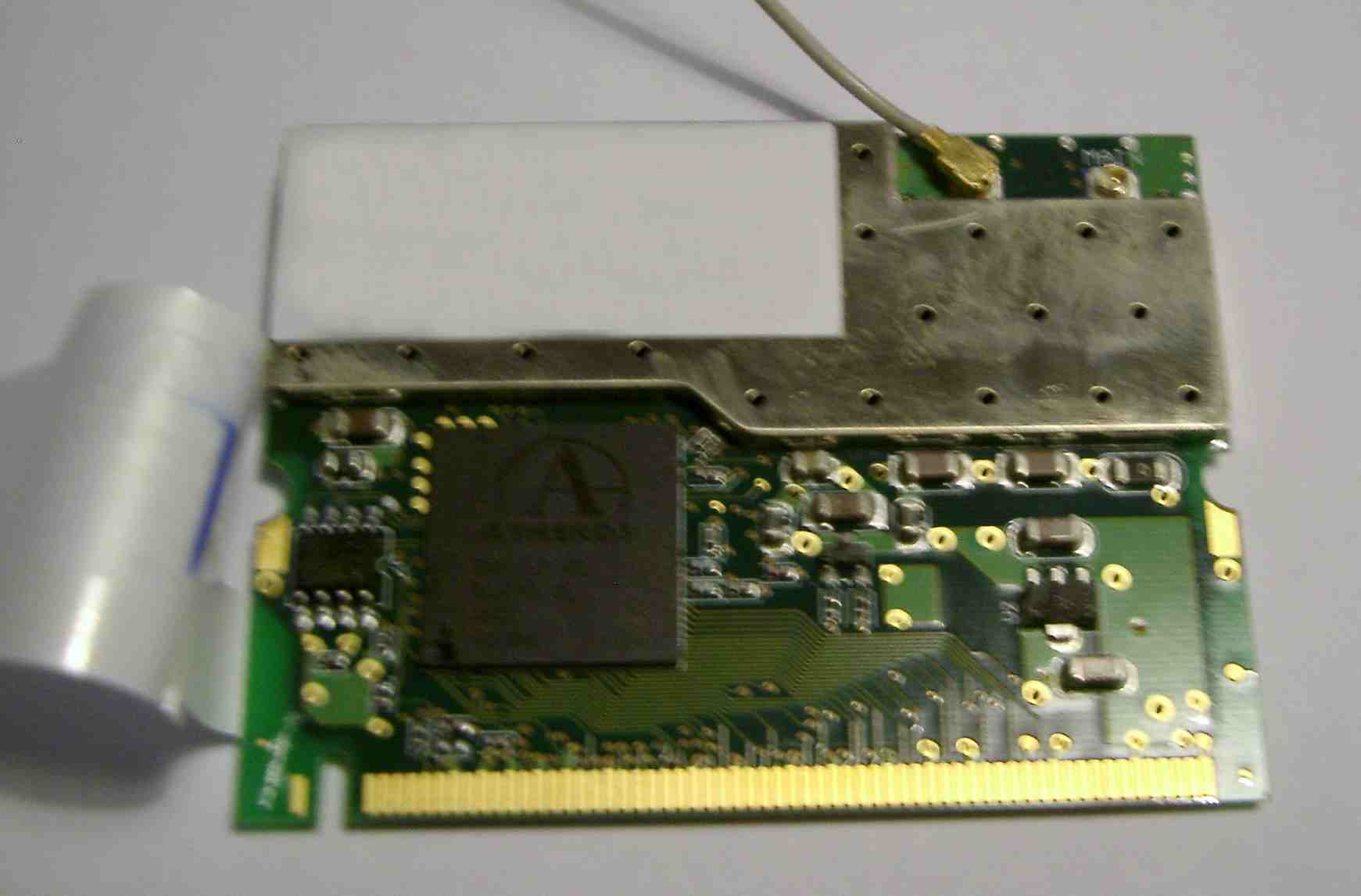

Und hier die umso interessantere Vorderseite (nach ab'pellen' des Schutzklebefilms): MiniPCI_vorderseite_offen Leider etwas unscharf, trotzdem ist das stilisierte 'A' des Atheros-Chips gut zu erkennen.
